概述

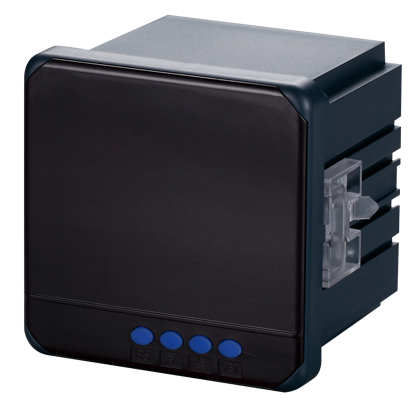

SRK96S多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

特点
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：三相LED数码显示，可视度高

LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示

通讯：RS485通讯，MODBUS-RTU协议

输出：2路电能脉冲输出（脉冲常数3200imp/kwh）

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型

附加功能：谐波总量2-31次，复费率电能，开关量输入与输出，变送输出。

外形图及开孔尺寸图

背后端子图

接线方式

温馨提示：

产品具体接线示意图及端子点位图，可电话咨询我公司，以我公司工作人员核对后为准。
